詳細介紹

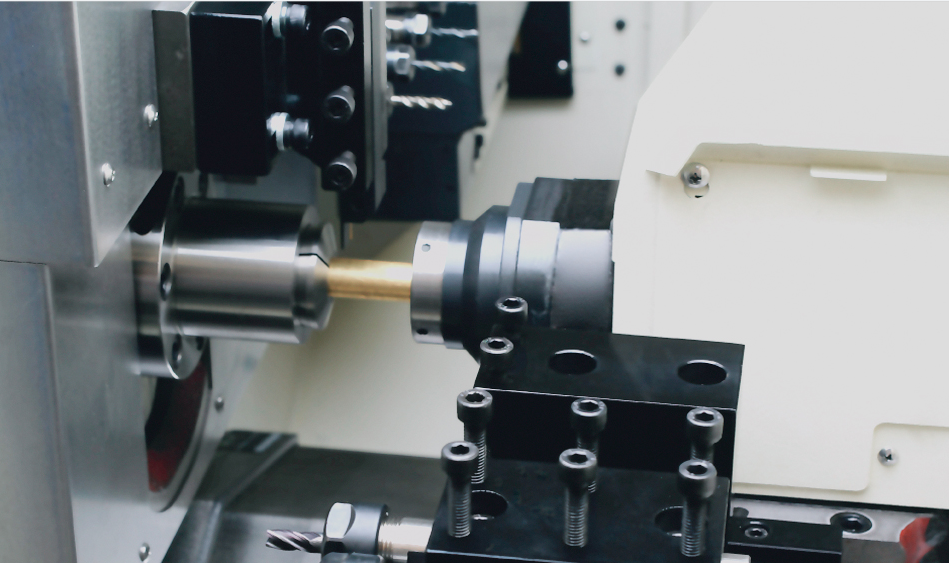

CK32A3-S多功能車銑復合車床在其基礎上可根據零件不同的生產需求，選擇配置成車銑復合車床和雙主軸數控排刀車床，其結構形式是在拖板上增加一個Y軸及側銑動力頭或斷面動力頭，可滿足車削、銑削復合化加工需求。另可在小拖板上增加一個副主軸，并在機床主軸箱側面固定一個Y軸、副軸刀座及切斷刀座，可實現工序的自動交換及而道工序加工，配備自動送料機更可以實現全自動加工。

CK32A3-B多功能車銑復合車床

副主軸通孔直徑 20mm

副主軸伺服電機功率 2kw

副主軸最高轉速 4000r/min

●主軸與副軸高速旋轉同步對接，解決了工作在一次裝夾下的而道工序加工問題。

●在主軸箱側面增加一個副軸刀座和切斷刀座。

●配備自動送料機可實現全自動加工，節省人工。

性能參數

機床參數
電源	電源額定電壓	三相交流380V	冷卻系統	切削油用電機功率	0.18kW
	電源額定頻率	50HZ	冷卻系統	冷卻箱容量	100L
	總輸入功率	9kW	潤滑系統	馬達功率	100W
數控系統	BYSK	YZ190	潤滑系統	容量	2L
	最小設定單位	0.001mm	排刀系統	20*20方刀（4把）	ER20/Φ20（2把）
	X軸脈沖當量	0.0005mm	液壓系統	液壓馬達功率	0.75kW
			液壓系統	油壓壓力	3.0Mpa
	Z軸脈沖當量	0.001mm	機床尺寸	長寬高	182015201860
	最大編程尺寸	±9999.999	機床尺寸	機床重量	1990Kg
	切削速度	1-4000mm/min	配置
	X軸快速進給速度	20000mm/min	配置
			副主軸和副刀架
	Z軸快速進給速度	20000mm/min	主軸	最大夾緊直徑	Φ25mm
主軸	最大棒料直徑	Φ32mm		主軸通孔直徑	Φ26mm
	主軸通孔直徑	Φ33mm		主軸轉速	0-4000r/min
	最大旋轉直徑	Φ400mm		主軸馬達功率	2kW
	主軸中心離地面高度	1000mm	行程	副刀架行程	90mm
	主軸轉速	0-4000r/min		副刀架伺服馬達功率	0.75kW
	主軸馬達功率	5.5kW/5kW		滑軌形式	直線滑軌
行程	X軸行程	600mm（直徑量）

	Z軸行程	300mm
	X軸伺服馬達功率	1.3kW

	Z軸伺服馬達功率	1.3kW
	滑軌形式	直線導軌

產品配置

機床配置
名稱	型號/規格	廠家
系統	YZ190	自制
主軸	32主軸單元	自制
主軸電機	選配
X軸電機	1.3kW絕對值伺服電機	匯川+總線
Z軸電機	1.3kW絕對值伺服電機	匯川+總線
X軸絲桿	537*2510	中國臺灣合資
Z軸絲桿	670*3210	中國臺灣合資
X軸導軌	HGH30	上銀/銀泰/THK
Z軸導軌	HGH30	上銀/銀泰/THK
		以上多種品牌同級別隨機
